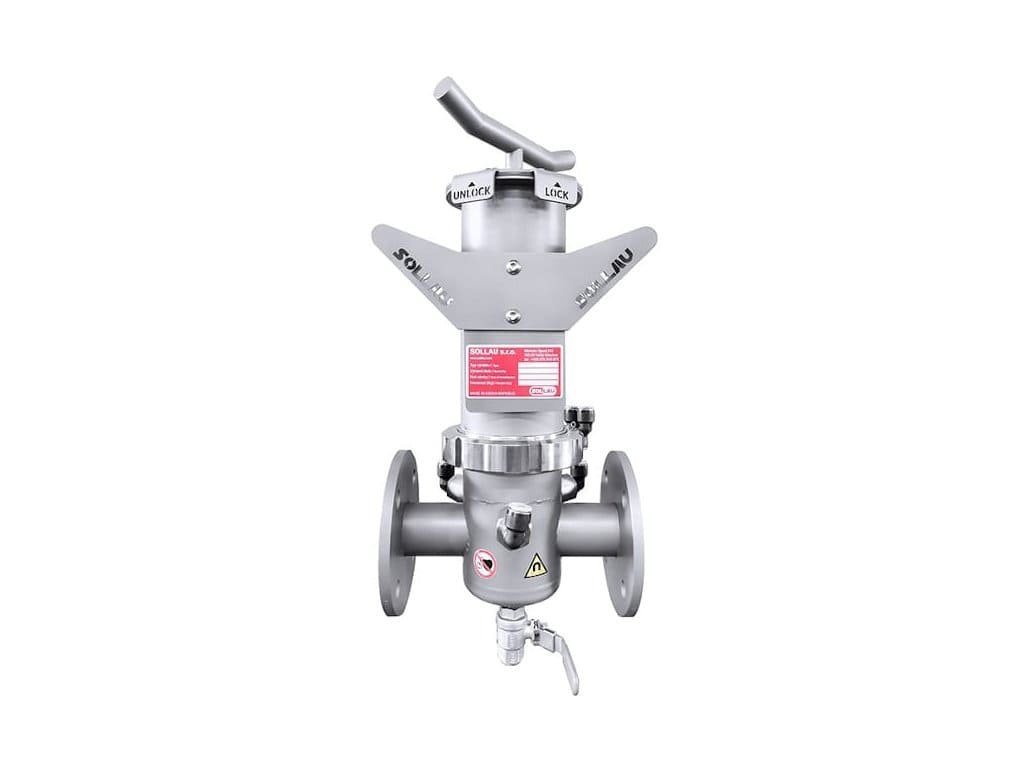

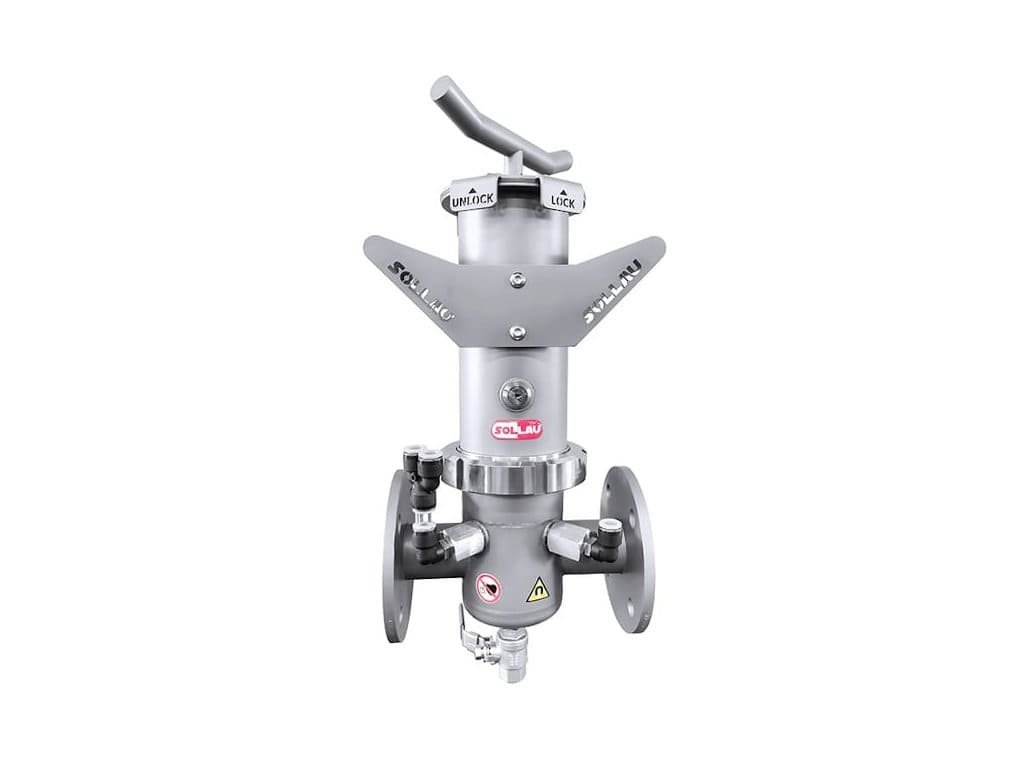

Magnetický separátor do potrubního systému MSP-MC
Kód: MSP-MC50N-141153 Z MSP-MC100N-102494 Zvolte variantuDetailní popis produktu

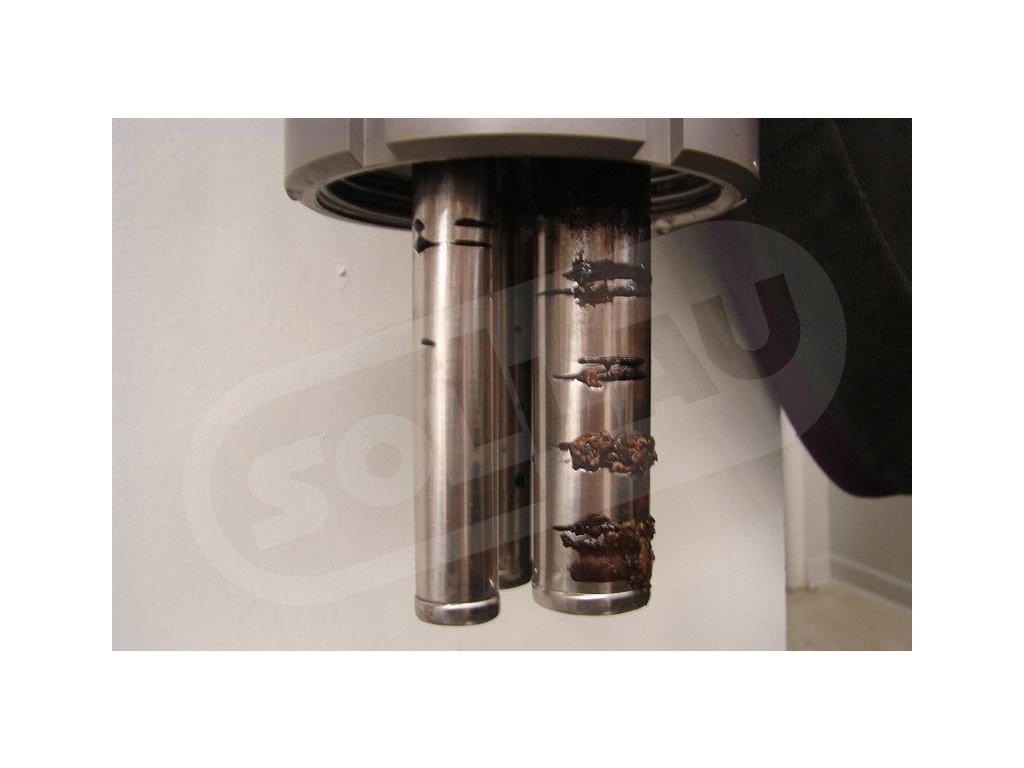

Magnetický separátor do potrubního systému je určen zejména k separaci feromagnetických částic, které se nacházejí v proudu tekutého nebo snadno prostupného materiálu. Základ tohoto magnetického roštového separátoru tvoří soustava magnetických trubic v opláštění z nerezové oceli. Takto vytvořené magnetické síto je ve velmi intenzivním kontaktu s proudícím materiálem a díky velmi silným permanentním magnetům dokáže zachytit i ty nejmenší kovové nečistoty a zajistit velmi vysokou úroveň separace. Zachycené magnetické částice se v průběhu separačního procesu drží na zadních částech magnetických trubic, a proto jednak neblokují tok čištěného materiálu, ale současně jsou i chráněny před nechtěným spláchnutím proudící čištěnou hmotou. Při ručním čištění se vyjme tělo separátoru, pomocí ovládací páky se magnetická jádra přesunou do horní polohy a zachycené feromagnetické nečistoty samovolně odpadnou (popřípadě je možno trubice též ještě dodatečně opláchnout vodou). Další výhody našeho magnetického separátoru pro tlakové potrubí MSP-MC:
- kukátko (pro kontrolu toku materiálu a stavu znečištění trubic) – příplatková opce,
- integrovaný zámek magnetických trubic (brání neoprávněným osobám v manipulaci se separátorem),

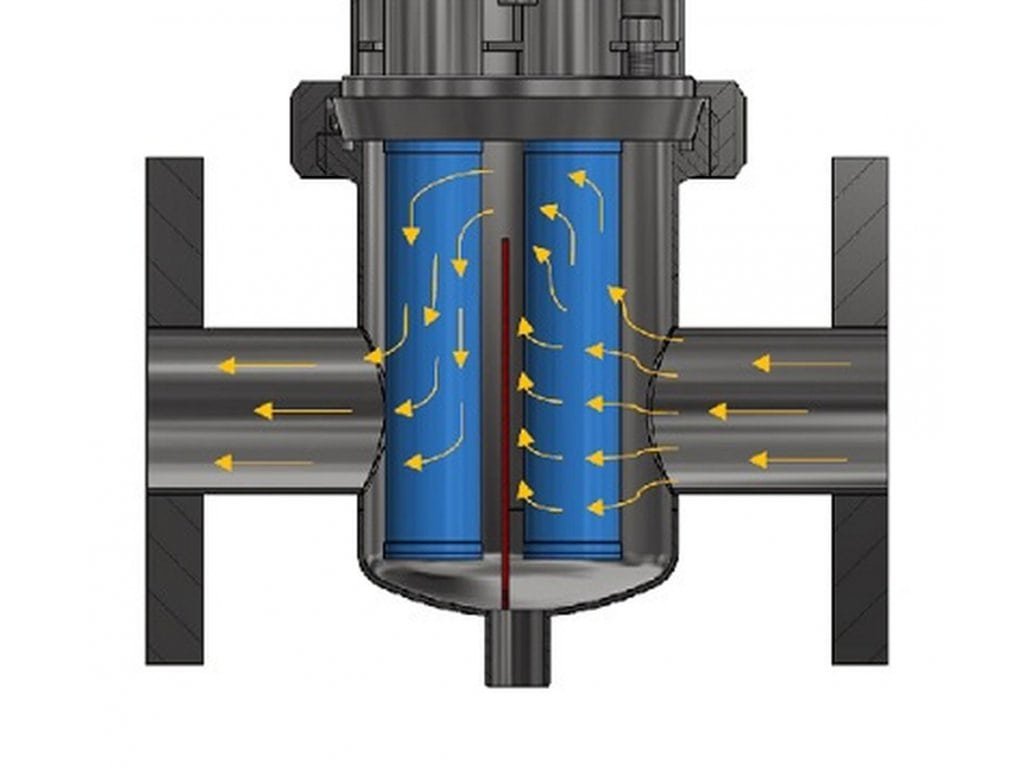

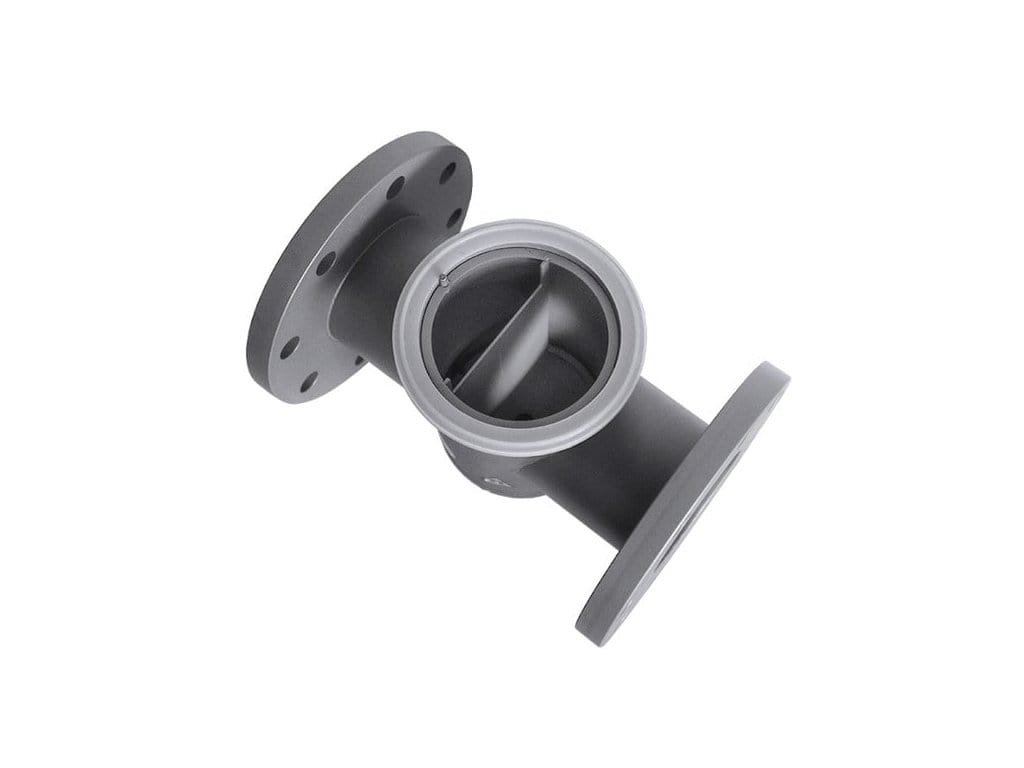

- přepážkový systém zajišťující, že tekutina je vystavena působení velmi silného magnetického pole po maximálně dlouhou dobu (dosažení extrémně vysoké účinnosti magnetické separace díky využití celé délky magnetických trubic),
- mechanické sítko (zachycení i nemagnetických nečistot) – příplatková opce.

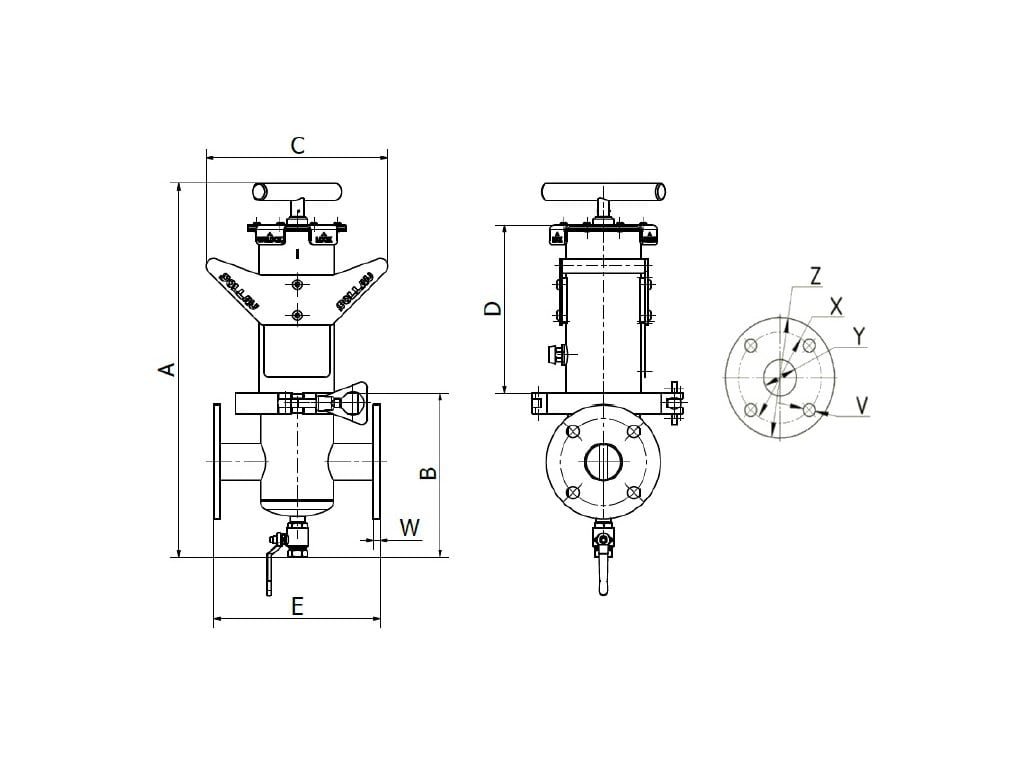

| Model* | Hmotnost (kg) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E včetně příruby (mm) |
E včetně šroubení (mm) |
Počet trubic |
Materiál č. 1 (Max. kapacita l/m) |
Materiál č. 2 (Max. kapacita l/m) |
Materiál č. 3 (Max. kapacita l/m) |
Materiál č. 4 (Max. kapacita l/m) |
| MSP-MC 50 N | 10 | 540 | 230 | 260 | 230 | 240 | 240 | 3 x 32 mm | 500 | 350 | 170 | 70 |
| MSP-MC 100 N | 26 | 650 | 260 | 290 | 305 | 300 | 300 | 5 x 32 mm | 1100 | 800 | 400 | 150 |
Poznámky:
*MSP-MC 100 N = PRŮMĚR 100 mm, N = NEODYMOVÉ MAGNETY
*** Typy materiálů (uvedené kapacity jsou jen informativní a nezávazné)
| Typ příruby | Počet děr | V (mm) |
W (mm) |
X (mm) |
Y (mm) |
Z (mm) |
| DN 50 | 4 | 18 | 10 | 125 | 50 | 165 |
| DN 100 | 8 | 18 | 10 | 180 | 100 | 220 |
| Typ materiálu | Typ výrobku | Příklady |
| Typ 1 | Tekuté výrobky | Nápoje, voda, džusy, želé, salátové dresinky, řídké pudinkové krémy, řídké polévky |
| Typ 2 | Vláknité a drcené výrobky | Drcené ovoce, nasekané potraviny, středně husté sirupy, zeleninové polévky, husté dresinky |
| Typ 3 | Viskózní a těžké výrobky | Husté pudinkové krémy, krémový sýr, dětská výživa, dřeňové výrobky, husté omáčky, husté pyré, husté sirupy, teplý džem, horký zpracovávaný sýr |
| Typ 4 | Viskózní a vláknité výrobky | Mleté maso, krmivo pro zvířata, hustší těsto, masové pomazánky, horké marmelády |
OBECNÁ SPECIFIKACE
Magnetické parametry:
- Magnetická indukce na povrchu (magnety N35 = standardní varianta): okolo 10700G (1,07 T)
- Magnetická indukce na magnetickém jádru (N35 = standardní varianta): okolo 17000 G (1,7 T)
- Magnetická tolerance: +/- 10 %
Povrchová úprava:
- Standardní povrchová úprava: tělo separátoru - pískovámé (Ra 1,6 µm), magnetické jádro – leštěné (Ra 0,14 µm)
Provozní tlak:
- Standardní verze (bez oficiálního tlakového certifikátu): do 6 barů
Další standardní parametry:
- Materiál těla separátoru: nerez SS 1.4301 (= AISI 304)
Standardní balení:
Stretch folie + kartonová krabice
