Detailní popis produktu

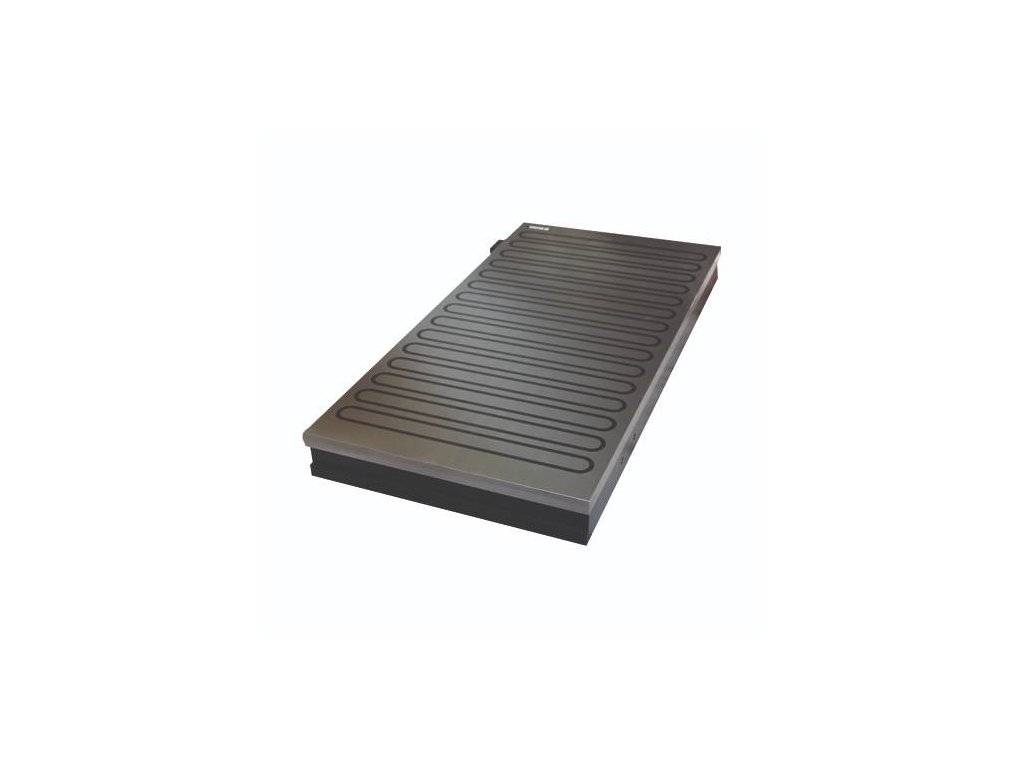

Elektromagnetická upínací deska – přesné a bezpečné upnutí obrobků při broušení

Elektromagnetická upínací deska představuje moderní a vysoce efektivní způsob upínání feromagnetických obrobků při broušení na plocho. Díky silnému magnetickému poli umožňuje rychlé, přesné a rovnoměrné uchycení materiálu bez nutnosti mechanických svěrek či složitého upínání.

Elektromagnetické upínací desky jsou ideální pro průmyslové provozy, kde je klíčová přesnost, stabilita obrobku a rychlost manipulace. Využívají se zejména při silovém i finálním broušení středně velkých a velkých dílců, kde zajišťují maximální stabilitu obrobku a rovnoměrné rozložení upínací síly po celé ploše magnetu.

Jak funguje elektromagnetická upínací deska

Princip elektromagnetické upínací desky je založen na vytvoření silného magnetického pole pomocí elektrických cívek. Po přivedení stejnosměrného napětí dojde k magnetizaci pólové desky a k bezpečnému přichycení obrobku k pracovní ploše.

Po vypnutí magnetu probíhá proces demagnetizace, díky kterému lze obrobek snadno a bezpečně odebrat. Moderní řídicí jednotky umožňují regulovat sílu magnetického pole i celý proces magnetizace a odmagnetování.

Výsledkem je rychlé upnutí obrobku bez deformací a bez nutnosti mechanických upínacích prvků.

Hlavní výhody elektromagnetických upínacích desek

Silná a rovnoměrná upínací síla

Elektromagnetické upínací desky dosahují vysoké upínací síly až 130 N/cm², což zajišťuje pevné držení obrobku i při náročných brusných operacích.

Maximální přesnost při broušení

Magnetické upnutí eliminuje deformace způsobené mechanickým upínáním. Obrobek je přitlačen po celé ploše, což zajišťuje vysokou přesnost obrábění.

Rychlá manipulace s obrobky

Upnutí i uvolnění materiálu probíhá během několika sekund. To výrazně zvyšuje produktivitu výroby.

Robustní konstrukce a dlouhá životnost

Pólová deska bývá vyrobena z jednoho kompaktního celku a magnetické cívky jsou chráněny epoxidovou výplní. Tato konstrukce zajišťuje vysokou odolnost proti chladicí kapalině i mechanickému zatížení.

Vysoký limit přebroušení

Díky robustní konstrukci umožňují některé modely přebroušení pracovní plochy až o 8 mm, což prodlužuje životnost magnetické desky.

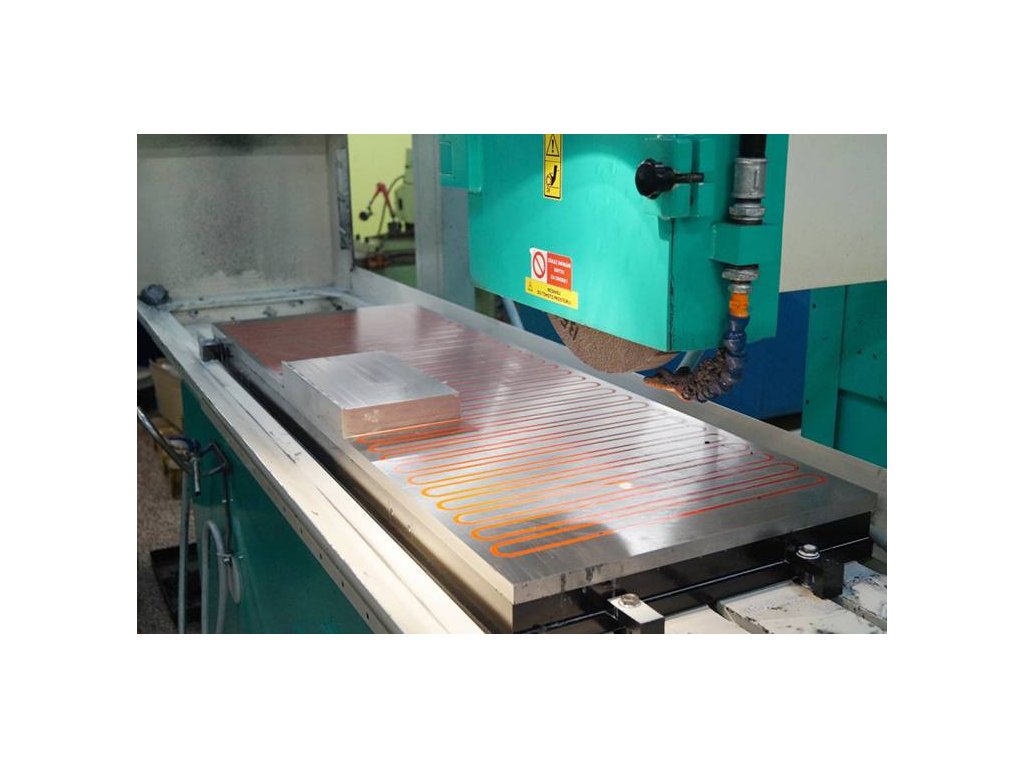

Typické použití magnetických upínacích desek

Elektromagnetické upínací desky se využívají především v oblasti strojírenství a přesného obrábění:

• broušení na plocho

• silové a dokončovací broušení

• upínání středně velkých a velkých obrobků

• sériová výroba a automatizované provozy

• nástrojárny a přesná výroba

Magnetické upínání je ideální všude tam, kde je potřeba kombinace rychlosti, přesnosti a bezpečnosti práce.

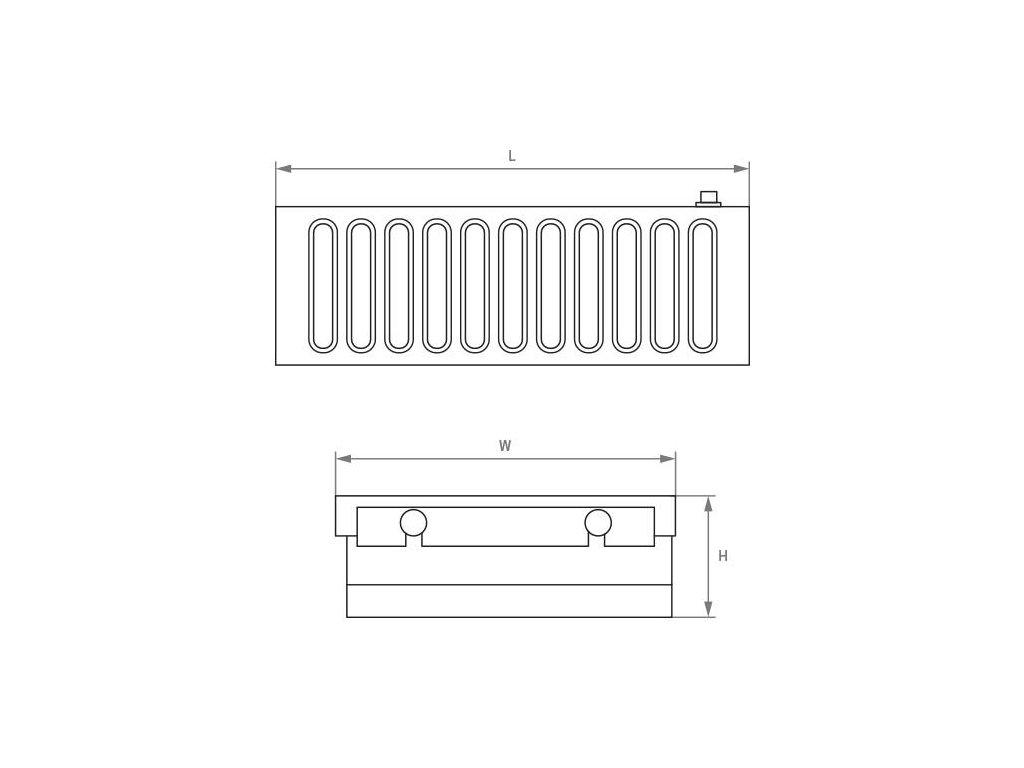

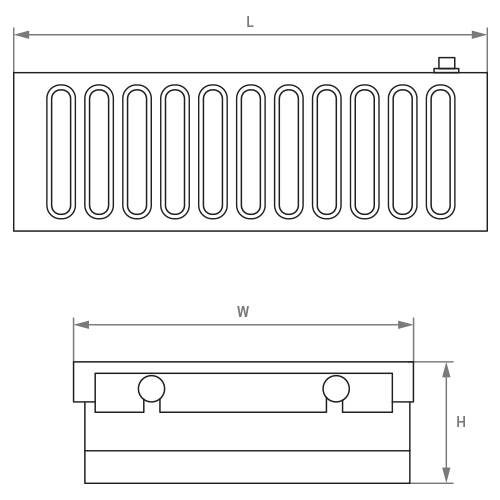

Konstrukce elektromagnetické upínací desky

Kvalitní magnetická upínací deska se skládá z několika klíčových částí:

• pólová deska – pracovní plocha z magneticky vodivých materiálů

• elektromagnetické cívky – generují magnetické pole

• izolační výplň – zajišťuje oddělení pólů a stabilitu magnetického systému

• ocelové tělo magnetu – zvyšuje pevnost konstrukce

• řídicí jednotka – ovládá magnetizaci a demagnetizaci

Tato konstrukce zajišťuje rovnoměrné rozložení magnetického pole a maximální spolehlivost v průmyslovém provozu.

Proč zvolit elektromagnetickou upínací desku

Elektromagnetické upínače představují jeden z nejefektivnějších způsobů upínání při broušení kovových obrobků. Nabízejí kombinaci vysoké upínací síly, přesnosti a rychlé manipulace s materiálem.

Díky moderním konstrukčním řešením a robustní konstrukci jsou vhodné pro dlouhodobé nasazení v náročných výrobních provozech.

FAQ – Často kladené otázky

Co je elektromagnetická upínací deska?

Elektromagnetická upínací deska je zařízení používané při obrábění kovů, které pomocí elektromagnetického pole přitahuje feromagnetické obrobky a pevně je drží během obráběcí operace.

Na jaké stroje se magnetické upínací desky používají?

Nejčastěji se používají na plošných bruskách, ale lze je využít i na některých frézkách nebo speciálních obráběcích strojích.

Jak silná je upínací síla magnetické desky?

Upínací síla závisí na konkrétním modelu a konstrukci pólování. U průmyslových elektromagnetických upínačů může dosahovat až přibližně 130 N/cm².

Jaké materiály lze upínat?

Magnetické upínače jsou určeny pro feromagnetické materiály, například:

• ocel

• litina

• některé feromagnetické slitiny

Nemagnetické materiály (např. hliník nebo nerez) nelze magneticky upnout bez speciálních přípravků.

Jak probíhá odmagnetování obrobku?

Po vypnutí elektromagnetu řídicí jednotka spustí proces demagnetizace, který odstraní zbytkový magnetismus v obrobku a umožní jeho bezpečné odebrání.

Jak vybrat správnou upínací desku?

Při výběru je důležité zohlednit:

• rozměry obrobků

• požadovanou upínací sílu

• typ obráběcí operace

• velikost pracovního stolu stroje

• typ pólování magnetu

V případě nejasností je vhodné konzultovat výběr s technickým specialistou.
